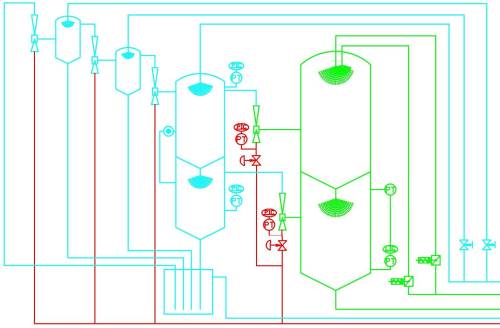

Das zu kühlende Wasser wird in den oberen gründargestellten Tank gesprüht. Durch die Dampfstrahlpumpen herrscht in diesem Tank ein so hoher Unterdruck, dass ein Teil des Wassers verdampft. Durch Gravitation und durch einen dort herrschenden größeren Unterdruck wird das zu kühlende Wasser in den unteren gründargestellten Tank gesprüht. Durch eine weitere Verdampfung kühlt sich das Wasser weiter ab.

Der Dampf, bestehend aus dem Treibdampf und dem Dampf der aus dem zu kühlenden Wasser verdampft ist, wird in mehrstufigen Sprüh-Kondensatoren niedergeschlagen. Eventuelle Leckluftmengen werden mit den Dampfstrahlpumpen abgesaugt. Das Kühlwasser für die Sprühkondensatoren wird über Verdunstungskühler im Kreislauf gekühlt.
